Fiche technique
Dalles alvéolées en béton précontraint
DIMA AGLO propose des dalles alvéolées en béton précontraint alliant légèreté, résistance et performance.
Élément préfabriqué comportant des alvéoles longitudinales, la dalle alvéolée permet de réduire le poids propre de la structure tout en conservant une capacité portante élevée.
Elle est destinée à la réalisation de planchers, de dalles de toiture et de structures horizontales à grandes portées, offrant une mise en œuvre rapide, une excellente durabilité et une qualité de finition optimale.

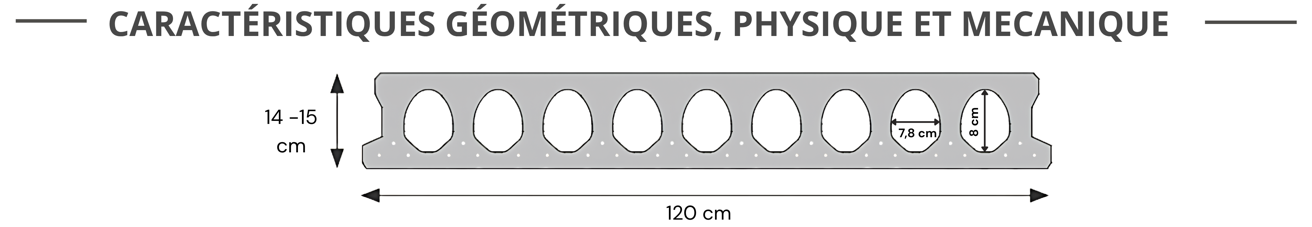

| Hauteur (mm) | Longueur totale (m) | Largeur (cm) | Longueur (cm) | Nombre d'alvéoles | Fc28 (MPa) | Section nette (cm²) | Nombre total fils Ø4 | Tension à l'origine (MPa) |
|---|---|---|---|---|---|---|---|---|
| 140–150 | 108 | 120 | variable | 9 | > 30 | ≈ 1290 | 20 à 40 | ≈ 1500 |
Applications
Réalisation de planchers, toitures et parkings pour bâtiments résidentiels, commerciaux et industriels. Adaptées aux ouvrages nécessitant de grandes portées et des structures mixtes béton-acier.
Avantages
- Grande capacité portante avec réduction du poids propre grâce aux alvéoles
- Pose rapide grâce à la préfabrication
- Bonnes performances thermiques et acoustiques
- Sous-face de qualité offrant une finition soignée
Pose et mise en œuvre
Pose sur appuis conformément aux plans d'exécution. Clavage des joints entre dalles puis réalisation éventuelle d'une dalle de compression. Contrôle de l'alignement et du niveau avant les opérations de bétonnage.
Contrôle qualité
Fabrication sous système de management de la qualité conforme à la norme NM EN 206. Contrôles réguliers des caractéristiques mécaniques, de la précontrainte, des dimensions et de l'aspect des produits.
- • NM EN 1168 — Dalles alvéolées préfabriquées en béton précontraint
- • NM EN 13369 — Règles communes pour les produits préfabriqués en béton
- • NM EN 1992-1-1 (Eurocode 2) — Calcul des structures en béton
